第二章形を描く



 refernce日本語

 http://tetraleaf.com/p5_reference_alpha/

 1直線を描く

 processingのエディターを起動する。

 プログラムは上から順番に読み取られ、実行される。

 関数の説明

 size()は画面の大きさを決める。size(300,300);

 line()は直線の始点x軸200、y軸0、終点x軸0y軸200と指定する。

 print(””)は下部表示部に文章を表示する。

 プログラムを書く( hello worldプログラム)

 size(300,300);
 line(200,0,0,200);
 print("直線を描く");
 print("x200ピクセルy0ピクセル、x0ピクセルy200ピクセル");

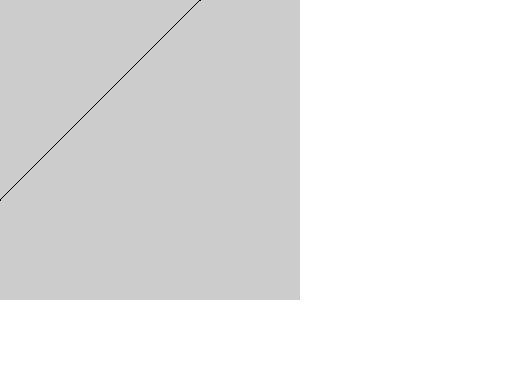

 上部のsketchをクリックする。

 図形が表示される。

 x軸200y軸0        a

  b x軸0y軸200



  直線を描く

 x200ピクセルy0ピクセル、x0ピクセルy200ピクセル

 2 作品をPDFにする方法。

 PDFに出力したいプログラムを開く

 import libraryを開く

 pdfを選択する

 import processing.pdf.*;行が加えられる

 size(200,200,PDF"sanple2.pdf");

 としてPDF”出力ファイル名”を加える

 プログラムを実行する。run

 ウインドウは表示されない。

sketchを開きshow sketch folderをクリックする。

 pdfファイルが確認できる。

 pdfファイルとして利用できる。

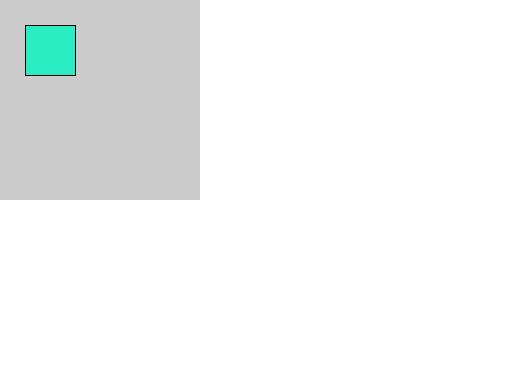

  3 四角形を作る。図形に色をつける。



  size(200,200);                 画面のサイズをきめる
 point(50,50);                  点を描く(x座標、y座標)
  rectMode(CENTER);             四角形の位置
  fill(43,237,196);                四角形の色(RGB)
  rect(50,50,50,50);              左上角x座標、y座標、矩形幅、高さ
  print("四角形を描く。色を図形につける。"); 説明
  print("色はツールで選択する。");     番号R43、G237B196で決める。






Name

rectMode()


Examples
rectMode(CENTER_DIAMETER);
rect(35, 35, 50, 50);
rectMode(CORNER);
fill(102);
rect(35, 35, 50, 50);
Description

rectMode()によって長方形の起点が変更される。長方形モードの初期値は、rectMode(CORNER)で、形の左上の位置へ定められている。rectMode(CENTER_DIAMETER)機能は中心点からシェイプを描く。Processingは大文字小文字の区別する言語であるため、パラメータは"大文字"によって書かなければならない。




Syntax
rectMode(MODE)

Parameters
MODE   CORNERかCENTER_DIAMETERのどちらか


Returns   なし

Usage   Web & Application

Examples
rect(30, 20, 55, 55);
Description

長方形をスクリーンに描く。長方形は4つの90度の角からなる平面体である。初めの2パラメータは左上の角を指し、3つめは長さ、4つめは高さを表す。また、rectMode() 機能を使って長方形の起点をかえる。




Syntax
rect(x, y, width, height);

Parameters
x   整数か浮動少数点数: 長方形のy-座標値

y

整数か浮動少数点数:長方形のy-座標値


width   整数か浮動少数点数: 長方形の幅


height   整数か浮動少数点数: 長方形の高さ



Returns   なし

Usage   Web & Application



PDFファイルに変換するため修正したオウログラム。

 import processing.pdf.*;
 size(200,200,PDF,"sample2.pdf");
 point(50,50);
 rectMode(CENTER);
 fill(43,237,196);
 rect(50,50,50,50);
 print("四角形を描く。色を図形につける。");
 print("色はツールで選択する。");

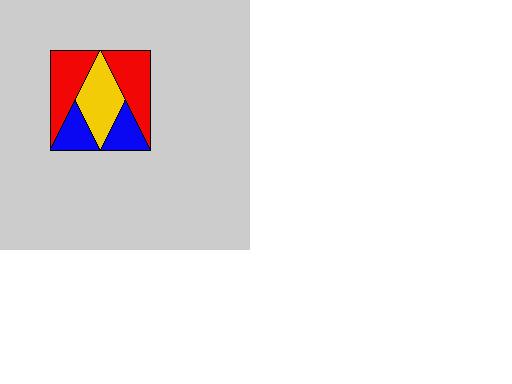

 4四角形、三角形、矩形を描く

 関数fill() 次の図形の色をつける。色ツールを開いて、RGB三色の数値をきめる。
 色を指定しないと、始めに指定した色がすべてつけられる

 前の図形の部分に次の図形が重なると、新しい図形によつって塗つぶされる。

 size(250,250);  //画面サイズ
 fill(242,7,7);               四角形の色
 rect(50,50,100,100);//左上角x座標、y座標、矩形の幅、高さ
 fill(10,7,242);              三角形の色
 triangle(100,50,50,150,150,150);//三つの角のx座標、y座標
 fill(242,204,7);             矩形の色
 quad(100,50,75,100,100,150,125,100);//四つの角のx、y座標


Name

quad()


Examples
quad(38, 31, 86, 20, 69, 63, 30, 76);
Description

quadとは四角形のことで、4面の多面体である。四辺形に似ているが、角は90度に制限されていない。


Syntax
quad(x1, y1, x2, y2, x3, y3, x4, y4);

Parameters
x1   整数か浮動少数点数: 最初の点のx-座標値

y1   整数か浮動少数点数: 最初の点のy-座標値

x2   整数か浮動少数点数: 2つめの点のx-座標値

y2   整数か浮動少数点数: 2つめ点のy-座標値

x3   整数か浮動少数点数: 3つめ点のx-座標値

y3   整数か浮動少数点数: 3つめ点のy-座標値

x4   整数か浮動少数点数: 4つめ点のx-座標値

y4   整数か浮動少数点数:4つめ点のy-座標値


Returns   なし

Usage   Web & Application


Name

triangle()


Examples
triangle(30, 75, 58, 20, 86, 75);
Description

三角形(triangle)は、3つの点によってつなげられた平面である。初めの2つのパラメータは最初の点を、真ん中の2つのパラメータは2つめの点を、最後の2つのパラメータは3つめの点を決定する




Syntax
triangle(x1, y1, x2, y2, x3, y3);

Parameters
x1   整数か浮動少数点数: 最初の点のx-座標値

y1   整数か浮動少数点数: 最初の点のy-座標値

x2   整数か浮動少数点数: 2つめのx-座標値

y2   整数か浮動少数点数:2つめ点のy-座標値

x3   整数か浮動少数点数: 3つめ点x-座標値

y3   整数か浮動少数点数: 3つめ点のy-座標値


Returns   なし

Usage   Web & Application

Related   beginShape()

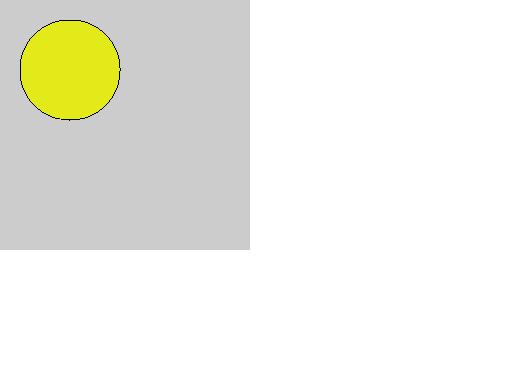

5丸を描く

size(250,250);
fill(227,234,26);
ellipse(70,70,100,100);//中心のx、y座標、横直径、縦直径




Name

ellipse()


Examples
ellipse(30, 20, 55, 55);
Description

ディスプレーに楕円を描く。同じ高さの楕円は、円である。はじめの2つのパラメータは位置を表し、3つめのパラメータは長さ、そして4つめは高さを設定する。また、ellipseMode() メソッドを使って楕円の起点を変えることもできる。




Syntax
ellipse(x, y, width, height)

Parameters
x

整数か浮動少数点数:楕円のx-座標値



y

整数か浮動少数点数:楕円のx-座標値


width

整数か浮動少数点数:楕円の幅



height

整数か浮動少数点数:楕円の高さ






Returns   なし

Usage   Web & Application

Related   ellipseMode()


Name

ellipseMode()


Examples
ellipseMode(CENTER_DIAMETER);
ellipse(35, 35, 50, 50);
ellipseMode(CORNER);
fill(102);
ellipse(35, 35, 50, 50);
Description

ellipseMode()によって楕円の起点が変更される。長方形モードの初期値は、ellipseMode(CORNER)で、形の左上の位置へ定められている。ellipseMode(CENTER_DIAMETER)機能は中心点からシェイプを描く。Processingは大文字小文字の区別する言語であるため、パラメータは"大文字"によって書かなければならない。


Syntax
ellipseMode(MODE)

Parameters
MODE

CORNER, CORNERS, CENTER_DIAMETER, のCENTER_RADIUSのどれか


Returns   なし

Usage   Web & Application

Related   ellipse()

6円弧を描く

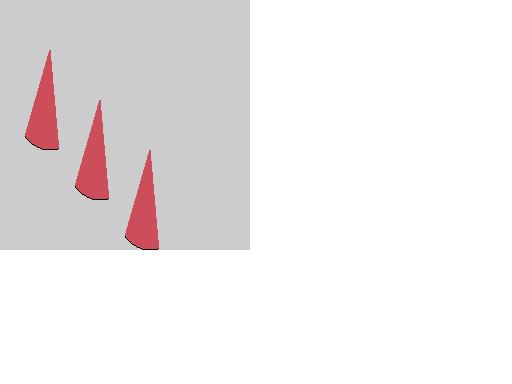

 (1)

  size(250,250);
 fill(203,78,90);
 arc(100,100,100,200,radians(80),radians(120));//円弧
 arc(50,50,100,200,radians(80),radians(120));//円弧
 arc(150,150,100,200,radians(80),radians(120));//円弧



左上角のx座標、左上角のy座標、
書き始めの角度、書き終わりの角度ラジアンで表記

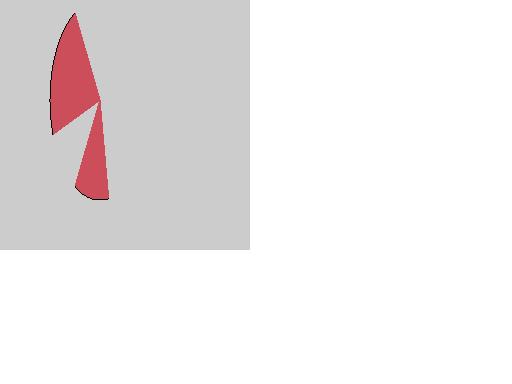

(2)

size(250,250);
fill(203,78,90);
arc(100,100,100,200,radians(80),radians(120));//円弧
arc(100,100,100,200,radians(160),radians(240));//円弧

 7曲線を描く

 四つの点をなめらかに結ぶ曲線の、真ん中の2点間の曲線を描く

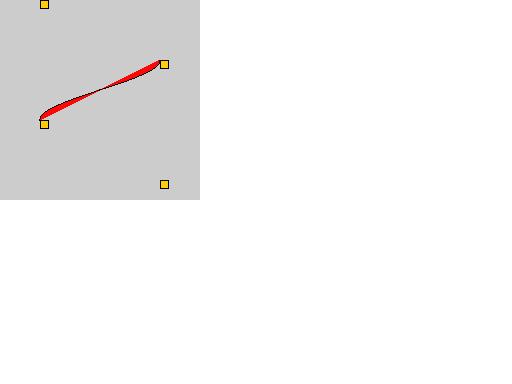

(1) curve()

 size(200,200);
 fill(255,7,7);
 curve(40,0,160,60,40,120,160,180);
 fill(255,203,13);
 rect(40,0,8,8);
 rect(160,60,8,8);
 rect(40,120,8,8);
 rect(160,180,8,8);





Name

curve()


Examples
curve(10, 26, 83, 24, 83, 61, 25, 65);
Description

スクリーンに曲げられた線を描く。初めと2つめのパラメータは、曲線の初めの点を決定し、残りの2つのパラメータは曲線の2つめの点を決める。真ん中のそれぞれのパラメータは、曲線の形を決める点を設定する。それに加えて、curveMode()とよばれる機能は曲線の視覚的な特質を操作する。curve()機能は、Catmull-Romスプラインの実装である。


Syntax
curve(x1, y1, x2, y2, x3, y3, x4, y4);

Parameters
x1

整数か浮動少数点数: 最初の点のx-座標値



y1

整数か浮動少数点数: 最初の点のy-座標値



x2

整数か浮動少数点数: 2つめの点のx-座標値



y2

整数か浮動少数点数: 2つめの点のy-座標値



x3

整数か浮動少数点数: 3つめの点のx-座標値



y3

整数か浮動少数点数: 3つめの点のy-座標値



x4

整数か浮動少数点数: 4つめの点のx-座標値



y4

整数か浮動少数点数: 4つめの点のy-座標値




Returns   なし

Usage   Web & Application

Related   curveVertex()
bezier()

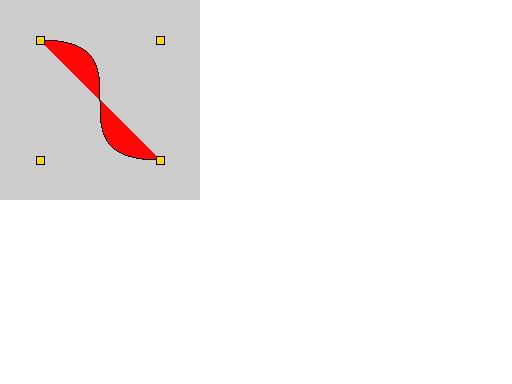

(2)bezier()

ドローソフトのペンツールと同じ方法で描く

 size(200,200);
 fill(255,7,7);
 bezier(40,40,160,40,40,160,160,160);
 fill(255,215,13);
 rectMode(CENTER);
 rect(40,40,8,8);
 rect(160,40,8,8);
 rect(40,160,8,8);
 rect(160,160,8,8);

Name

bezier()


Examples
stroke(255, 102, 0);
line(85, 20, 10, 10);
line(90, 90, 15, 80);
stroke(0, 0, 0);
bezier(85, 20, 10, 10, 90, 90, 15, 80);
stroke(255, 102, 0);
line(30, 20, 80, 5);
line(80, 75, 30, 75);
stroke(0, 0, 0);
bezier(30, 20,  80, 5,  80, 75,  30, 75);
Description

スクリーンにベジェ曲線を描く。アンカーによって決定され点がコントロールする。初めの2つのパラメータは、曲線の初めの点を決定し、残りの2つのパラメータは曲線の最後の点を決める。真ん中のそれぞれのパラメータは、曲線の形を決めるコンテクストを与える。ベジェ曲線は、フランスのエンジニアPierre Bezierによって開発された。




Syntax
bezier(x1, y1, x2, y2, x3, y3, x4, y4);

Parameters
x1

y1

x2

y2

x3

y3

x4

y4


Returns   なし

Usage   Web & Application

Related   bezierVertex()
curve()





   8やや複雑な画像

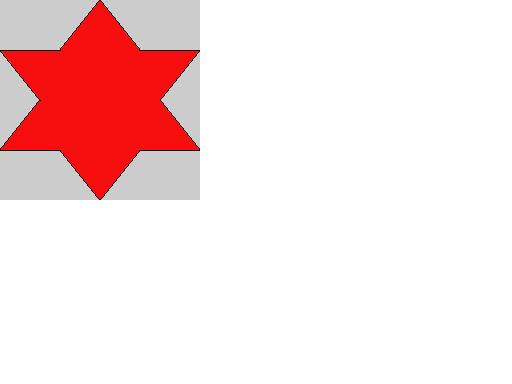

 上図
 size(200,200);
 fill(247,15,15);

beginShape();
 vertex(100,0);
 vertex(60,50);
 vertex(0,50);
 vertex(40,100);
 vertex(0,150);
 vertex(60,150);
 vertex(100,200);
 vertex(140,150);
 vertex(200,150);
 vertex(160,100);
 vertex(200,50);
 vertex(140,50);
 endShape(CLOSE);

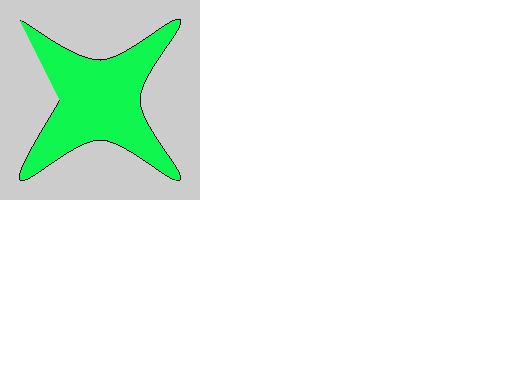

 下図

 size(200,200);
 beginShape();
 fill(15,247,78);
 curveVertex(20,20);
 curveVertex(20,20);
 curveVertex(100,60);
 curveVertex(180,20);
 curveVertex(140,100);
 curveVertex(180,180);
 curveVertex(100,140);
 curveVertex(20,180);
 curveVertex(60,100);
 curveVertex(60,100);
 endShape();

Name

beginShape()


Examples
beginShape(POINTS);
vertex(30, 20);
vertex(85, 20);
vertex(85, 75);
vertex(30, 75);
endShape();
beginShape(LINES);
vertex(30, 20);
vertex(85, 20);
vertex(85, 75);
vertex(30, 75);
endShape();
beginShape(LINE_STRIP);
vertex(30, 20);
vertex(85, 20);
vertex(85, 75);
vertex(30, 75);
endShape();
beginShape(LINE_LOOP);
vertex(30, 20);
vertex(85, 20);
vertex(85, 75);
vertex(30, 75);
endShape();
beginShape(TRIANGLES);
vertex(30, 75);
vertex(40, 20);
vertex(50, 75);
vertex(60, 20);
vertex(70, 75);
vertex(80, 20);
vertex(90, 75);
endShape();
beginShape(TRIANGLE_STRIP);
vertex(30, 75);
vertex(40, 20);
vertex(50, 75);
vertex(60, 20);
vertex(70, 75);
vertex(80, 20);
vertex(90, 75);
endShape();
beginShape(QUADS);
vertex(30, 20);
vertex(30, 75);
vertex(50, 75);
vertex(50, 20);
vertex(65, 20);
vertex(65, 75);
vertex(85, 75);
vertex(85, 20);
endShape();
beginShape(QUAD_STRIP);
vertex(30, 20);
vertex(30, 75);
vertex(50, 75);
vertex(50, 20);
vertex(65, 20);
vertex(65, 75);
vertex(85, 75);
vertex(85, 20);
endShape();
beginShape(POLYGON);
vertex(20, 20);
vertex(40, 20);
vertex(40, 40);
vertex(60, 40);
vertex(60, 60);
vertex(20, 60);
endShape();
Description

beginShape()endShape()機能を使うことは、もっと複雑な形を創造する鍵となる。beginShape() は頂点を記録しはじめ、endShape()は記録をとめる。beginShape()コマンドは、あたえられた頂点から、どのような形のタイプを作るのか知らせるパラメータを必要とする。使用できるbeginShape() 機能のパラメータは、LINES、LINE_STRIP、 LINE_LOOP、TRIANGLES、 TRIANGLE_STRIP、QUADS、QUAD_STRIP、とPOLYGONである。 beginShape()をあたえたあと、 vertex() コマンドの連続が続かなくてはならない。描写をとめるためには、endShape()をあたえる。2つのパラメータでのVertex()コマンドは、2次元の位置を決め、3つのパラメータでのVertex()コマンドは3次元の位置を決定する。それぞれの形は、現在の色で線描写され、塗りつぶす色(fill color)で塗りつぶされる。




Syntax
beginShape(MODE)

Parameters
MODE   LINES, LINE_STRIP, LINE_LOOP, TRIANGLES, TRIANGLE_STRIP, QUADS, QUAD_STRIP, POLYGONのどれか


Returns   なし

Usage   Web & Application

Related

endShape()
vertex()
curveVertex()
bezierVertex()





9 色の使い方

グレイ   0から始まる 0は黒

RGB   RED 赤 GREEN 緑 BLUE 青 の三原則で決める

HSB   HUE 色相 SATURATION 彩度 BRIGHTNESS 輝度 の三要素で

      決める

不透明度 塗つぶした下の色が透けて見える
